Клапан обратный межфланцевый Ду 150 — трубопроводная арматура с условным проходом 150 мм, предназначенная для предотвращения обратного потока рабочей среды. Клапан установлен между фланцами трубопровода и обеспечивает прохождение воды, теплоносителя, воздуха и других рабочих сред только в одном направлении. При последовательном движении или изменении обратного давления запорный элемент автоматически закрывает проход, защитное насосное оборудование, трубопровод и запорную арматуру от гидроударов и обратного перетока.

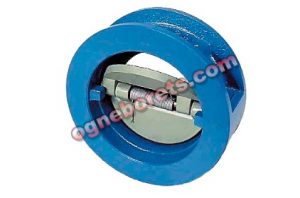

Чем меняется обратный клапан межфланцевого Ду 150
- Компактная межфланцевая конструкция позволяет значительно сократить монтажную длину трубопровода.
- Небольшой вес по сравнению с классическими фланцевыми клапанами трубопровода.
- Автоматическое управление обратным движением рабочей среды без применения привода.
- Снижает возникновение гидроудара при остановке насосного оборудования.
- Подходит для эксплуатации в системах водоснабжения, отопления, пожаротушения и промышленности.
- Выпуски в однодисковом, двухстворчатом, подъемном и поворотном исполнении.
Детали устройства
- Корпус — обеспечивает прочность конструкции и надежная установка между фланцами.
- Запорный элемент — диск, тарелка или две створки, перекрывающие клапаны.
- Пружина — сильные защиты закрытия потока и гидроудара.
- Ось или направляющая — обеспечивает правильное перемещение запорного элемента.
- Уплотнительные поверхности ограничивают герметичное закрытие клапана.
- Центрирующая поверхность — определяет точное расположение между фланцами. фланцами.
Варианты исполнения
По конструкции
- Однодисковый пружинный.
- Двухстворчатый.
- Подъемный.
- Поворотный.
По материалу корпуса
- Чугун.
- Высокопрочный чугун.
- Углеродистая сталь.
- Нержавеющая сталь.
По материалу уплотнения
- EPDM — для воды, отопления и систем пожаротушения.
- NBR — для масел и нефтепродуктов.
- PTFE — для агрессивных химических сред.
- Металлическое уплотнение — для высокотемпературных трубопроводов.
Материалы
Корпус
- Серый чугун GG25.
- Высокопрочный чугун GGG40 и GGG50.
- Углеродистая сталь.
- Нержавеющая сталь.
Запорный элемент
- Нержавеющая сталь.
- Высокопрочная сталь.
- Чугун с защитным покрытием.
Пружина
- Нержавеющая сталь.
- Коррозионностойкие сплавы.
Уплотнения
- EPDM.
- NBR.
- PTFE.
- Металлическое уплотнение.
Типовые технические диапазоны
Технические характеристики могут отличаться в зависимости от производитель и серии изделий.
- Ду: 150 мм.
- Рабочее давление: PN10, PN16, PN25; для специальных работ возможно выше.
- Температура эксплуатации: от −20 до +120 °C для EPDM; для металлических уплотнений значительно выше.
- Тип соединения: межфланцевый.
- Рабочая среда: вода, теплоноситель, воздух, растворы пенообразователя и другие неагрессивные жидкости.
Помните: для надежной работы межфланцевого обратного клапана Ду 150 необходимо учитывать расход рабочей среды, рабочее давление, температуру, расположение и тип ответных евфланцов. подобранный клапан обеспечивает стабильную работу насосной станции и системы защиты от аварийных режимов.
Рекомендации по правильному подбору пожаротушения
- Для автоматических систем пожаротушения рекомендуется использовать модели с уплотнением EPDM.
- Корпус из высокопрочного чугуна с эпоксидным покрытием обеспечивает химическую коррозионную стойкость.
- Для насосных условий резиновые или двухстворчатые конструкции с во время закрытия.
- Рабочее давление клапана должно соответствовать параметрам трубопроводной сети.
- Для установки рекомендуется выбирать изделия с усиленной антикоррозионной связью.
Монтаж и эксплуатация
- Монтаж строго по направлению, нанесенной на корпус.
- Клапаны устанавливаются между фланцами без перекоса и механическими напряжениями.
- Болты затягиваются Продолжительный крест-накрест с соблюдением рекомендуемого момента.
- Перед первым пуском трубопровода необходимо воздействие от окалины и строительного мусора.
- После ввода системы в провода проверяют герметичность соединений и работу клапана.
- При техническом контроле контролируют состояние пружин, уплотнений и запорного элемента.
Области применения
- Автоматические системы водяного и пенного пожаротушения.
- Насосные станции.
- Системы хозяйственно-питьевого и технического водоснабжения.
- Системы отопления и теплоснабжения.
- Системы холодоснабжения и кондиционирования.
- Промышленные трубопроводы.
- Предприятия химической, нефтегазовой, энергетической и пищевой промышленности.
Маркировка и пример определения
Пример: «Клапан поворотный межфланцевый DN150 PN16, корпус ВЧШГ, диск из нержавеющей стали, уплотнение EPDM».
Что означает при опоре
- DN 150.
- Рабочее давление (PN).
- Формы наконечника (однодисковый, двухстворчатый, подъемный или поворотный).
- Материал корпуса.
- Материал запорного элемента.
- Материал уплотнения.
- Рабочую среду.
- Температуру эксплуатации.
- Стандарт ответных фланцев.
- Необходимость антикоррозионного покрытия.
